Tipo: MPX-193 e MPX-197

Introdução

O Supervisor Trifásico MPX-193 e MPX-197 foram desenvolvidos pela Minulight Automação para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI 27, 47, 48, 59 e 60.

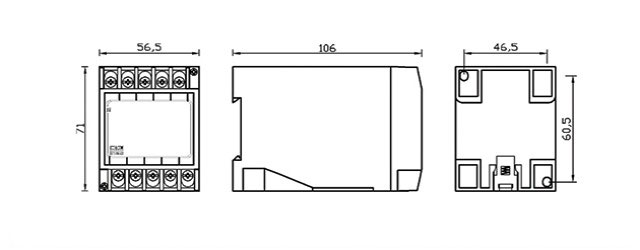

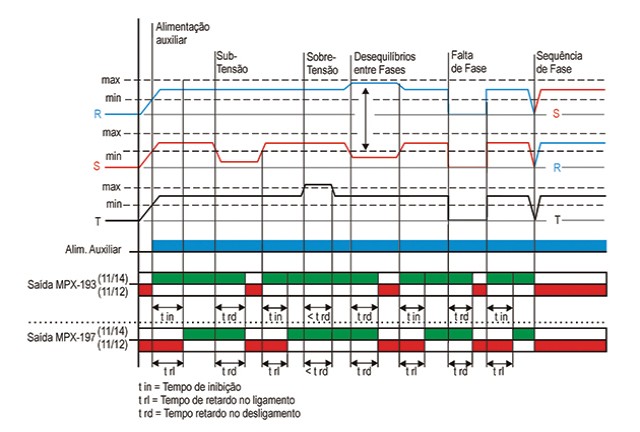

Funcionamento

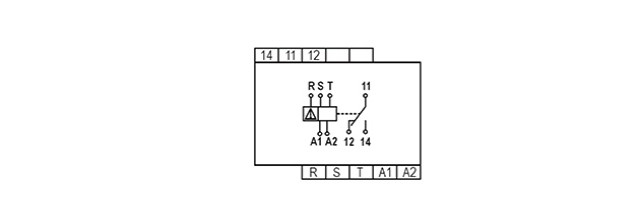

Com a entrada de alimentação auxiliar energizada e a entrada de supervisão com as três fases R, S, T em sequência correta e com a tensão normal, o relé de saída comuta seus contatos para a posição de trabalho, retornando para a posição de repouso quando ocorrer uma ou mais situações abaixo:

Desequilíbrio entre fases (ANSI função 60)O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados.

Falta de fase (ANSI função 48)

O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobretensão (ANSI função 27 e 59)

Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão
desenergizados instantaneamente.

O relé MPX-193 possui um tempo ajustável de inibição na energização da alimentação auxiliar ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão, enquanto que o relé MPX-197 possui um tempo ajustável de retardo no ligamento.
Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.
