Relé Microprocessado de Acionamento Bimanual OPX-158

Tipo: OPX-158

Introdução

O Relé Microprocessado de Acionamento Bimanual OPX-158 T4 foi desenvolvido para aplicações industriais, atendendo as normas de segurança ABNT NBR 14153, categoria de comando 4, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Podem ser acionados por botões comuns, botões ópticos ou sensores capacitivos. Montados em caixas plásticas padronizadas com fixação através de trilho DIN.

Aplicação

Prensas;
Guilhotinas;
Máquinas de solda;
Puncionadoras;
Sistemas de máquinas, equipamentos e periféricos da categoria de comando 4.

Normas

NBR 14152, segurança em máquinas – dispositivos de comando bimanuais – aspectos fundamentais e princípios para projeto;
NBR 14153, segurança em máquinas – partes de sistemas de comando relacionados à segurança – princípios gerais para projeto;
NBR 13930, prensas mecânicas – requisitos de segurança.
IEC 61.508 (Functional Safety of Electrical/Electronic/Programmable Electronic Safety-related Systems).
EN ISO 13.849-1-2006 (safety-related parts of control systems-part 1- general principles for design).
IEC/EN 60204-1-2006 (Safety of machinery – Electrical equipment of machines).

Monitoramento

Monitoramento dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras).
Entrada duplo canal NA + NF e NPN + PNP.
Monitoramento de simultaneidade no acionamento (máximo 0,5 s) – impede que o sistema seja burlado.

Funcionamento

Ao pressionar os botões de forma simultânea (em um intervalo máximo de 0,5 seg) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual.

Após o acionamento, liberando ambos os botões, os contatos voltam para posição de repouso aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 0,5 seg. os contatos de saída permanecem na posição de repouso.

Observação: Para um novo acionamento é necessário soltar ambos os botões. Quando ocorrer algum defeito, o aparelho deverá ser desernegizado e dessa forma será resetado.

Dados Técnicos do Relé Microprocessado de Acionamento Bimanual OPX-158

Categoria de comando – (ABNT NBR-14153)	4
Alimentação	220 Vca ou 24 Vca / Vcc
Frequência da rede	50 – 60 Hz
Consumo	3 VA (aproximadamente)
Número de canais	2
Tipo de contato	NF
Tempo de acionamento	< 0,5 seg.
Tempo de pulso p/ modo temporizado	Fixo 2 seg.
Tensão do canal S11/S12/S13	24 Vcc PNP
Tensão do canal S21/S22/S23	24 Vcc NPN
Tensão do canal S21/Y1	24 Vcc NPN (monitoração)
Corrente máxima para alimentação de
componentes semicondutores no duplo canal	25 mA
Tempo de comutação	20 ms
Tempo de retorno	100 ms
Tempo de estabilização térmica	< 30 min
Tempo de energização	< 2 seg
Relés de saída	2 x 5A 250 Vca máx. carga resistiva – NA
Vida útil dos contatos Mecânica (sem carga)	10.000.000 operações
Vida útil dos contatos Elétrica (com carga resistiva)	100.000 operações
Ensaios de EMC – relatórios de medição:
11841 – 204 de 21/10/2011 emitido pelo IPT	IEC 60255-22-2, 60255-22-3, 60255-22-4, 60255-22-5,
PX 055/11 de 18/01/2013 emitido pelo INPE/LIT	60255-22-6, 61000-3-2, 61000-4-8, 61000-4-11 e CISPR-22
Temperatura de trabalho	0 a 60°C
Temperatura de armazenamento	-10 a 70°C
Umidade relativa de trabalho	20 a 90 % sem condensação
Terminais de saída	Parafusos com alojamento fixo
Grau de proteção da caixa	IP 51
Grau de proteção nos terminais	IP 20
Imunidade ao distúrbio Atendendo	IEC 801-4 nível III e IEC 2254
Material da caixa	Termoplástico
Fixação	Trilho DIN 35mm ou parafuso (com uso de acessório opcional)
Sinalização / Indicação	LED de operação (canal 1 e canal 2) e Contatos de saída (K1 / K2).

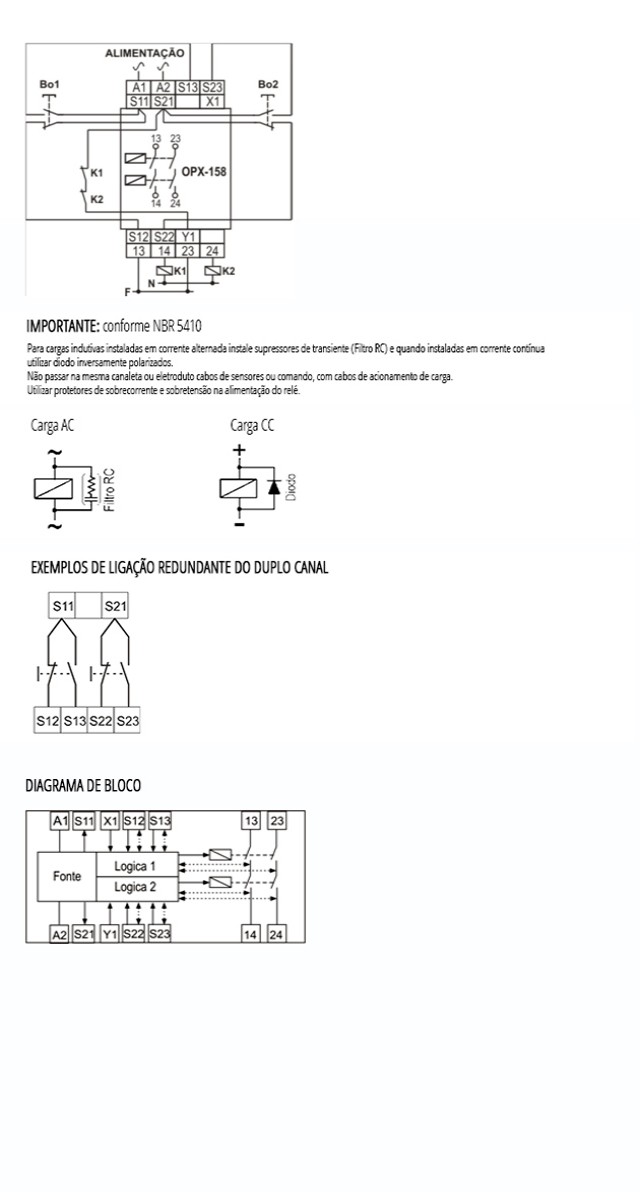

Diagrama de Ligação do Relé OPX-158

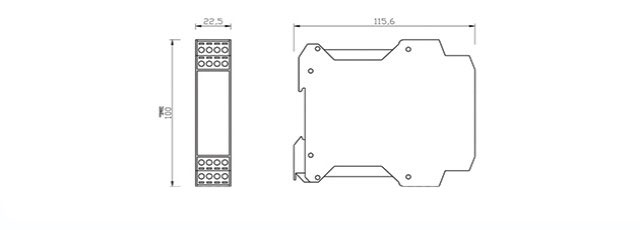

Dimensões
