Micro Interruptores Miniatura SM

Tipo: Linha SM
Principais Características
  • Circuito reversor com contatos de 5A.
  • Mecanismo de ação rápida dos contatos com longa vida.
  • Ação de deslizamento e auto-limpeza dos contatos.
  • Diversas versões de atuadores.
  • Terminais FASTON, SOLDA ou para CIRCUITO IMPRESSO.
  • Dimensões conforme DIN 41635 forma B.
Micro Interruptores Miniatura SM

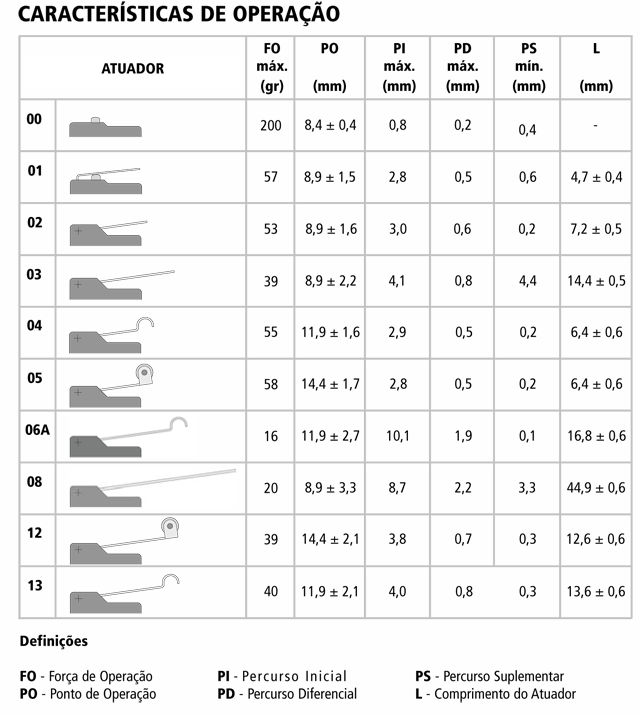

Diagrama de Funcionamento

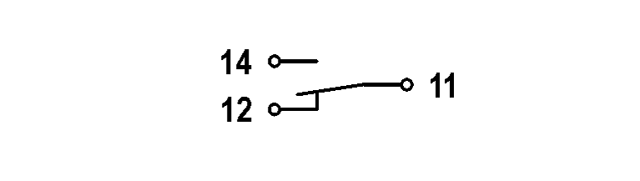

Diagrama de Ligação

Diagrama de Ligação

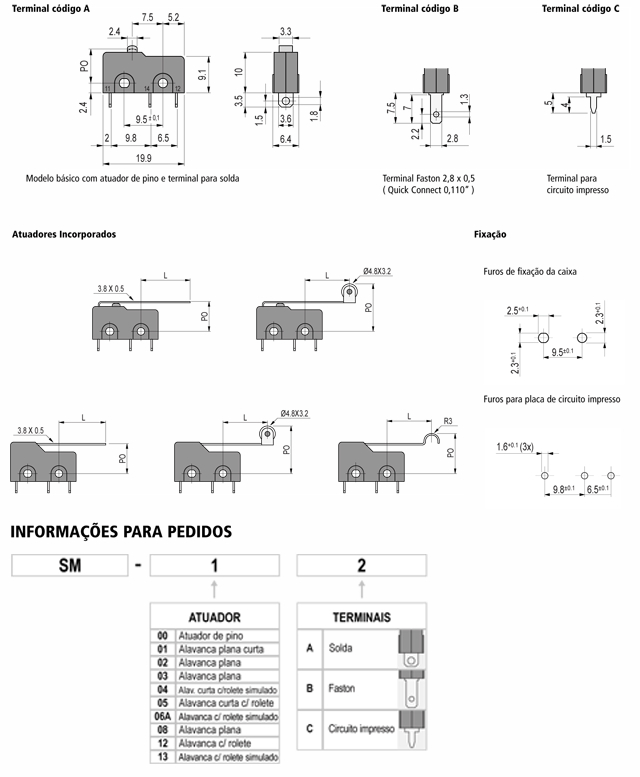

Dimensões

Dimensões dos Micro Interruptores Miniatura SM

Dados Técnicos dos Micro Interruptores Miniatura SM

Contatos ( 1 reversor ) 5 A máx. em 250 Vca ( carga resistiva )
Resistência de contato 50 mW ( máx. inicial em 1 A 5 Vcc )
Temperatura ambiente -25 a +85ºC
Velocidade de operação 0,5 mm/seg mínimo a 1 m/seg máximo ( no atuador de pino )
Vida mecânica 10.000.000 ciclos
Vida elétrica 200.000 ciclos
Materiais Invólucro: Poliamida
Botão: Poliamida
Atuadores:

Alavanca : Latão duro niquelado / Rolete : Poliamida
Terminais: Latão
Contatos: Liga de Prata
