Tipo: RLM

Introdução

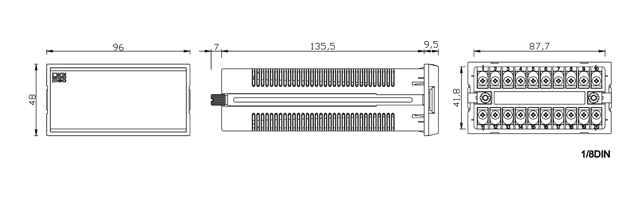

O Indicador Microprocessado Universal RLM foi projetado para trabalhar com uma gama variável de sinais de entrada permitem ao usuário a programação da escala desejada de acordo com a relação utilizada. Totalmente configurável por seu teclado frontal permite a execução de diversas funções relativas ao processo. Montado em caixa plástica para embutir em painéis conforme norma DIN e fixação por grampos.

Principais Características

• Entrada universal configurável: termopares, termoresistências, tensão, corrente.
• Fonte para alimentação de sensores ou transmissores.
• Função memória, memória alta, memória baixa, relativa, reset de máxima, mínima, liga, desliga relés de alarmes, tara, raiz quadrada, linearização.
• Display com 5 algarismos podendo indicar unidades de engenharia.
• Retransmissão isolada do PV.
• 4 saídas à relé configuráveis.
• Entrada digital / tecla de função configuráveis.
• Comunicação serial MODBUS RTU – RS-485.
• Alimentação por fonte chaveada 22-60 Vcc / 20-48 Vca ou 90-240 Vca / 50-60 Hz.

Alimentação	22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Freqüência da rede	50 – 60 Hz
Consumo	3 VA
Temperatura ambiente	De trabalho: 0 a +55ºC ( 35 – 85 % UR )
Entradas	Termopares: J, K, T, E, R, S, B, N (conf. EIT-90)Termoresistências: Pt-100 (conf. EIT-90) Corrente: 0 – 20 / 4 – 20 mA Tensão: 0 – 5 / 0 – 10 Vcc
Erro máximo	0,25% da faixa máxima + 1ºC para termopar J, K, T, N.0,25% da faixa máxima + 3ºC para termopar E, R, S, B. 0,2% da faixa máxima + 1ºC p/ termoresistência e corrente/tensão linear.
Erro de compensação de junta fria	1ºC
Impedância de entrada	Termopares / Termoresistências e mV: >10 MWTensão 0 – 5 / 0 – 10 Vcc : 1 M5 Corrente: 0 – 20 / 4 – 20 mA: 10 WW
Corrente de excitação para Pt-100	180 µA
Tempo de estabilização	20 min
Resolução interna	21000 níveis. Display 12000 níveis
Saídas	4 relés (SPST) NA – 5A / 250 Vca. (carga resistiva)
Saída de retransmissão	4 – 20 mA
Resolução retransmissão	> 2400 níveis, carga máxima 50 W
Fonte para alimentação de transmissores	24 Vcc
Comunicação serial	RS-485 / MODBUS (RTU)
Grau de proteção	IP-54 (frontal)
Temperatura amb. de operação	0 a +55º C ( 35 – 85% UR )
